Συγκρότημα ρότορα στροβιλοσυμπιεστή Marine / T- RR151 Turbo Rotor Complete για μικρού μεγέθους κινητήρα ντίζελ υψηλής ταχύτητας

Συγκρότημα ρότορα στροβιλοσυμπιεστή Marine / T- RR151 Turbo Rotor Complete για μικρού μεγέθους κινητήρα ντίζελ υψηλής ταχύτητας

Χαρακτηριστικά σχεδίασης υπερσυμπιεστή σειράς T- / T-RR:

T- RR151 turbo rotor πλήρες (ονομάζεται επίσης συγκρότημα ρότορα) ανήκει στοT- /Στροβιλοσυμπιεστής σειράς T-RR.Ο στροβιλοσυμπιεστής της σειράς T-RR είναι ένας ελαφρύς στροβιλοσυμπιεστής χαμηλού κόστους με στιβαρή σχεδίαση, που προσφέρει υψηλή απόδοση, ικανότητα υψηλής θερμοκρασίας εισόδου αερίου και καλά χαρακτηριστικά συμπιεστή.οT- / Ο στροβιλοσυμπιεστής T-RR είναι χρησιμοποιείται σε πετρελαιοκινητήρες ναυτιλίας, σιδηροδρομικές γραμμές καθώς και χωματουργικό εξοπλισμό και εξοπλισμό εξόρυξης.

• Εύρος υψηλής απόδοσης από 500 kW έως 1800 kW ανά στροβιλοσυμπιεστή.
• Αναλογίες πίεσης συμπιεστή: έως 3,5;
• Υψηλή απόδοση και μικρό μέγεθος.
• Χαμηλότερη κατανάλωση καυσίμου
• Ο στροβιλοσυμπιεστής της σειράς T-RR είναι εξοπλισμένος με εσωτερικά ρουλεμάν με λίπανση πίεσης, στρόβιλους "μικτής ροής" εξωτερικά τοποθετημένους και ακτινικούς συμπιεστές.
• Οι στροβιλοσυμπιεστές της σειράς T-RR λιπαίνονται μέσω του συστήματος λαδιού του κινητήρα χρησιμοποιώντας τυπικά φίλτρα λαδιού.
• .Οι στροβιλοσυμπιεστές της σειράς T-RR χρησιμοποιούνται σε κινητήρες ντίζελ υψηλής ταχύτητας και σε κινητήρες αερίου.

Η σειρά στροβιλοσυμπιεστών T-RR περιλαμβάνει:

Σειρά T- / T-RR Marine στροβιλοσυμπιεστής μόνο για αναφορά:

Σημείωση: *χωρίς σιγαστήρα φίλτρου/κλαδί αναρρόφησης και χωρίς νερό ψύξης.

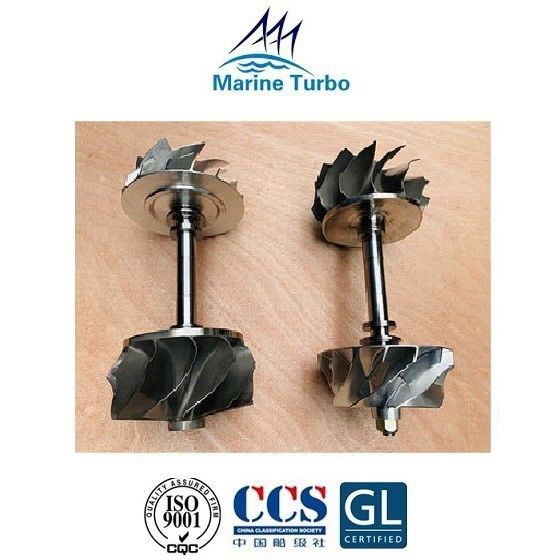

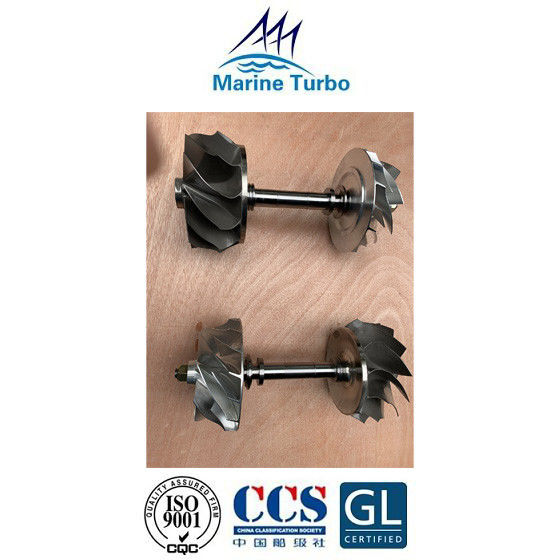

Εικόνες συγκροτήματος ρότορα στροβιλοσυμπιεστή T- / T- RR151:

Η σύνθεση του συγκροτήματος ρότορα στροβιλοσυμπιεστή ολοκληρώθηκε:

Το συγκρότημα ρότορα στροβιλοσυμπιεστή/το σύνολο του ρότορα αποτελείται από πτερωτή συμπιεστή, άξονα λεπίδας ή άξονα στροβίλου και πτερύγιο στροβίλου.Η πτερωτή του συμπιεστή είναι από κράμα αλουμινίου ή από το πιο ακριβό τιτάνιο.Κατασκευασμένο από ένα μόνο χύτευμα, βρίσκεται στον άξονα του ρότορα με σφήνες.Οι φτερωτές αλουμινίου έχουν περιορισμένη διάρκεια ζωής, λόγω ερπυσμού, που υπαγορεύεται από την τελική θερμοκρασία του αέρα.Συχνά η θερμοκρασία του αέρα που εξέρχεται από την πτερωτή μπορεί να φτάσει τους 200°C.Η διάρκεια ζωής του στροφείου υπό αυτές τις συνθήκες μπορεί να περιοριστεί σε περίπου 70000 ώρες.Ο άξονας του ρότορα του στροβιλοσυμπιεστή είναι εξοπλισμένος με εξαρτήματα όπως συμπιεστή και πτερωτή τουρμπίνας και έχει πολύπλοκη δομή και μεγάλο βάρος.
