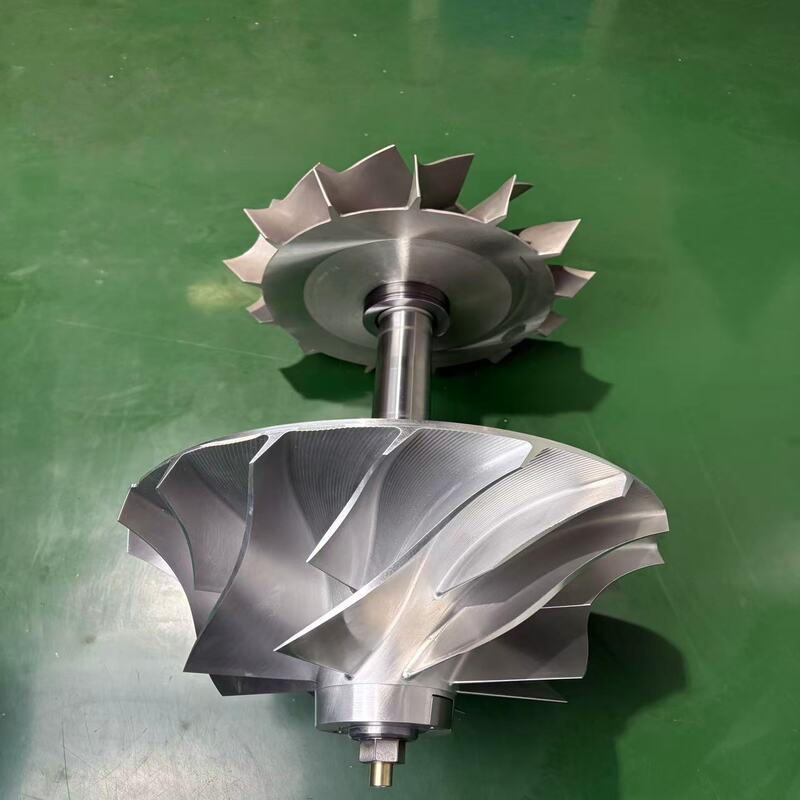

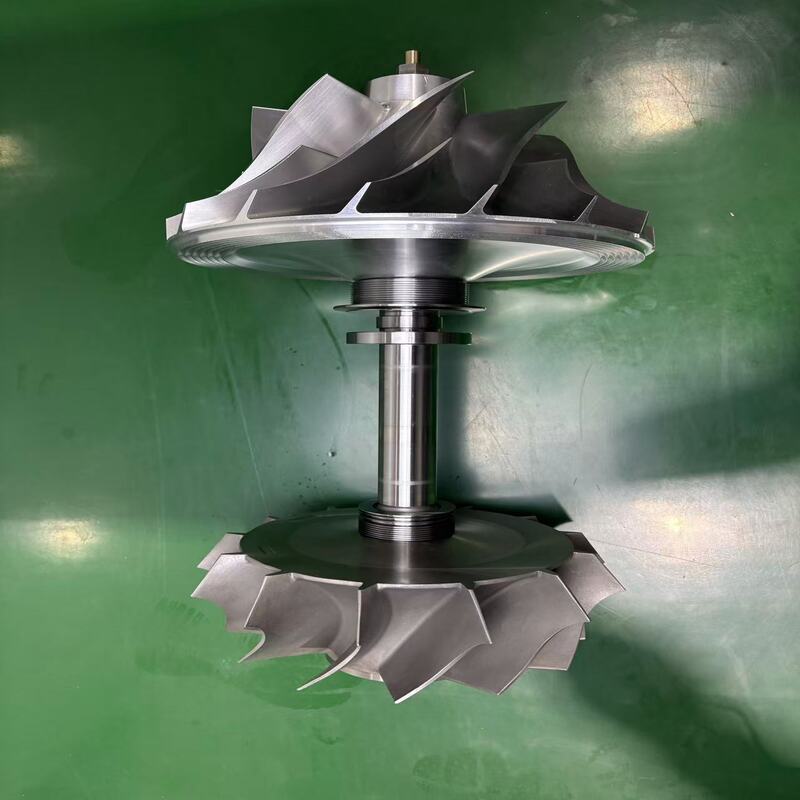

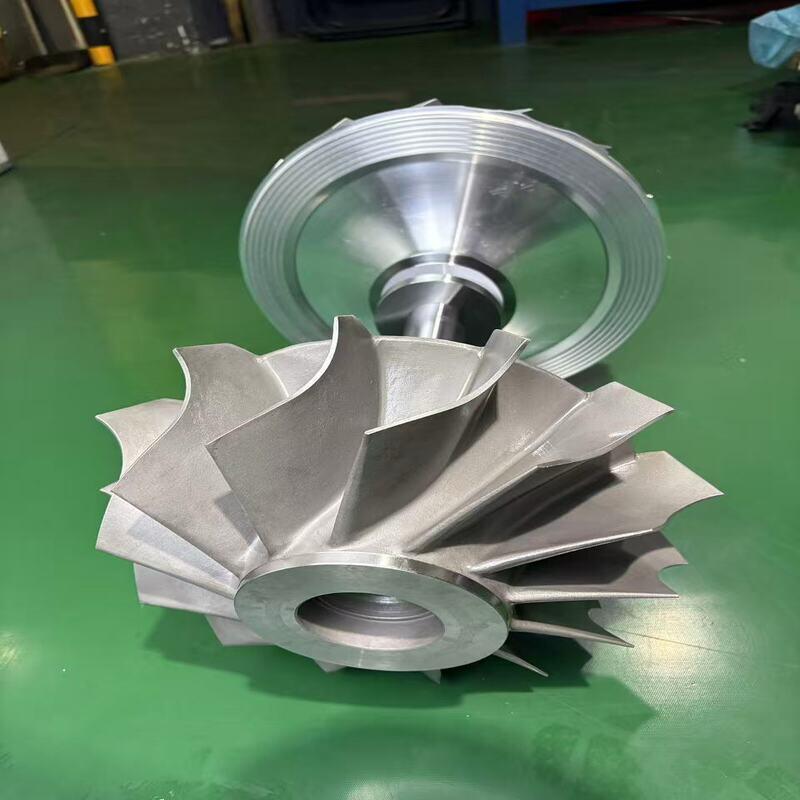

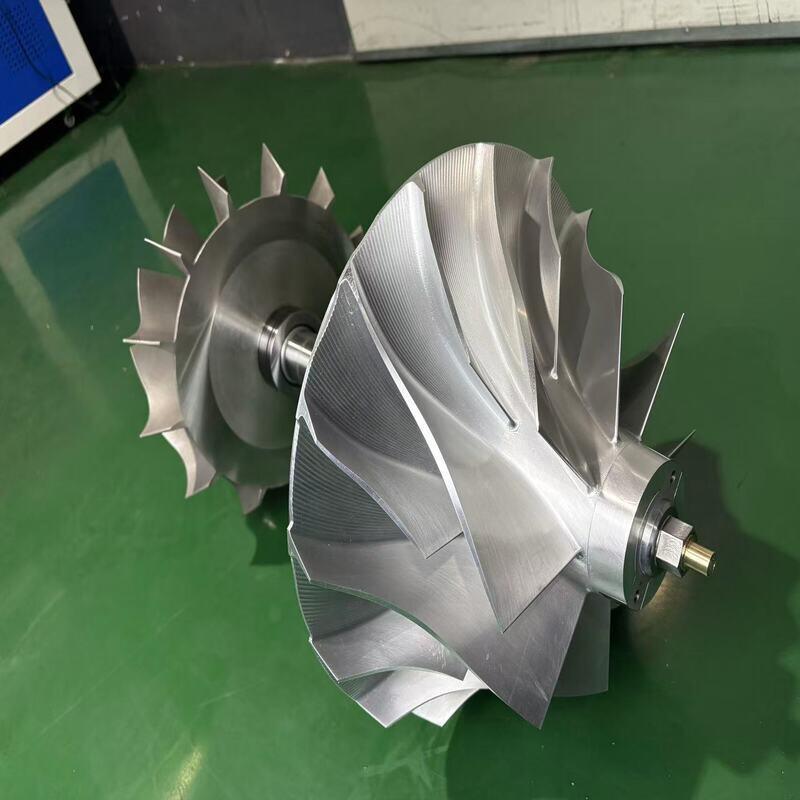

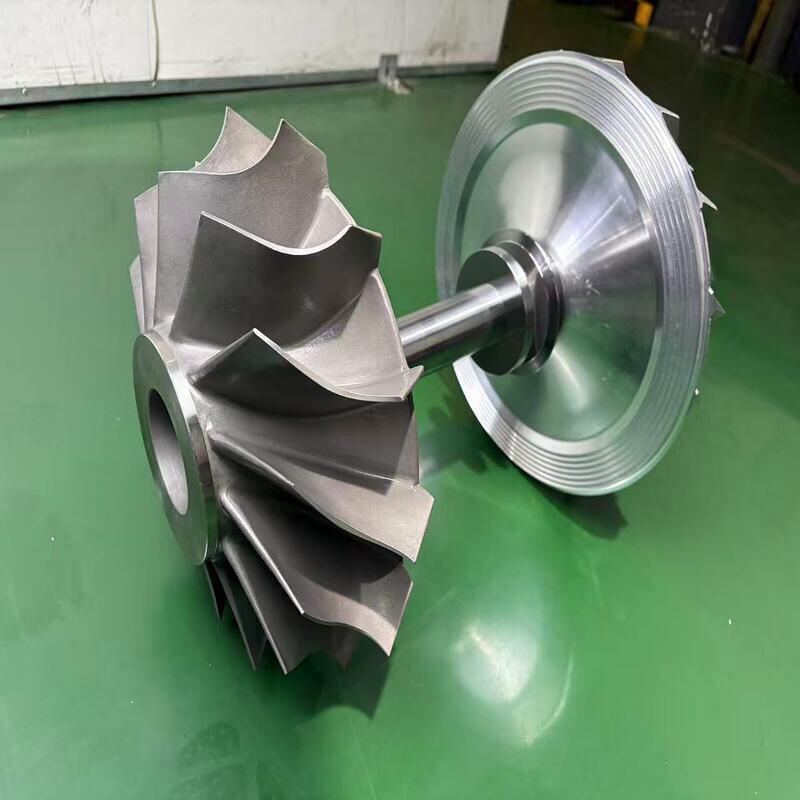

Τ-NR29/S Ολοκληρωμένη συναρμολόγηση ροτόρων για ηλεκτρικούς κινητήρες και ανεμογεννήτριες

Το πλήρες συγκρότημα ισορροπημένου ρότορα υψηλής ταχύτητας είναι μια έτοιμη για εγκατάσταση περιστρεφόμενη μονάδα σχεδιασμένη για απαιτητικές εφαρμογές κινητήρα και στροβίλου. Ενσωματώνει τον πυρήνα του ρότορα, τον άξονα γείωσης ακριβείας, τα προσυναρμολογημένα ρουλεμάν και τα στοιχεία ζυγοστάθμισης σε ένα εργοστασιακά δοκιμασμένο συγκρότημα. Κάθε μονάδα είναι δυναμικά ισορροπημένη σε ISO G2.5 ή καλύτερη, επαληθεύεται στην ταχύτητα λειτουργίας για να εγγυάται εξαιρετικά χαμηλούς κραδασμούς, εκτεταμένη διάρκεια ζωής ρουλεμάν και σταθερή απόδοση. Κατασκευασμένο από υψηλής ποιότητας ηλεκτρικό χάλυβα και υλικά άξονα κραμάτων, το πλήρες συγκρότημα του ρότορα ελαχιστοποιεί τα σφάλματα συναρμολόγησης, εξαλείφει την επιτόπια εξισορρόπηση και μειώνει τον χρόνο διακοπής συντήρησης. Κατάλληλο για ηλεκτρικούς κινητήρες AC/DC, ατμοστρόβιλους, αεριοστρόβιλους και άξονες υψηλής ταχύτητας, αυτό το συγκρότημα είναι προσαρμοσμένο στις απαιτήσεις ροπής, ταχύτητας και τοποθέτησης. Είτε χρειάζεστε μια τυπική αντικατάσταση είτε έναν ειδικά σχεδιασμένο ρότορα, η ολοκληρωμένη συναρμολόγηση ρότορα ενός τεμαχίου μας προσφέρει προβλέψιμη απόδοση και ταχύτερη θέση σε λειτουργία. Ενσωματώνοντας τον πυρήνα και τον άξονα με αυστηρή ζυγοστάθμιση, σας βοηθάμε να επιτύχετε υψηλότερη απόδοση, χαμηλότερο θόρυβο και μειωμένο συνολικό κόστος ιδιοκτησίας. Όλα τα συγκροτήματα υποβάλλονται σε επιθεώρηση διαστάσεων, έλεγχο φινιρίσματος επιφάνειας και δοκιμή δυναμικής εξάντλησης πριν από την αποστολή, διασφαλίζοντας άμεση χρηστικότητα στη γραμμή παραγωγής σας.

Τα ανισορροπημένα ή κακώς συναρμολογημένα συστήματα ρότορα αποτελούν κύρια αιτία κραδασμών, ζημιών στα ρουλεμάν και απροσδόκητης διακοπής λειτουργίας του μηχανήματος. Όταν ένας ρότορας προέρχεται ως ξεχωριστά εξαρτήματα και συναρμολογείται επί τόπου, οι διακυμάνσεις στην ανοχή προσαρμογής, την ευθυγράμμιση και την ακρίβεια εξισορρόπησης συχνά εισάγουν εκκεντρικότητα και ανισορροπία μάζας. Αυτό δημιουργεί υπερβολικές ακτινικές δυνάμεις, που οδηγούν σε πρόωρη φθορά του ρουλεμάν, διαρροή στεγανοποίησης, κόπωση άξονα και ακόμη και δομικό συντονισμό. Σε εφαρμογές κινητήρων και στροβίλων, ακόμη και μια μικρή ανισορροπία μπορεί να οδηγήσει σε απώλεια ενέργειας, υπερθέρμανση και ενισχυμένο θόρυβο. Οι ομάδες συντήρησης συχνά παλεύουν με ασυνεπείς ρότορες αντικατάστασης που απαιτούν χρονοβόρα δοκιμαστική τοποθέτηση και επαναλαμβανόμενες προσπάθειες εξισορρόπησης. Αυτές οι προκλήσεις αυξάνουν τον λειτουργικό κίνδυνο, αυξάνουν το απόθεμα ανταλλακτικών και παρατείνουν το χρόνο διακοπής λειτουργίας του μηχανήματος. Χωρίς ένα πλήρες, προ-ισορροπημένο συγκρότημα ρότορα, η επίτευξη επαναλαμβανόμενης σταθερότητας υψηλής ταχύτητας και μακροπρόθεσμης αξιοπιστίας είναι σημαντικά πιο δύσκολη, ειδικά υπό μεταβλητό φορτίο και κύκλους συνεχούς λειτουργίας.

Επιλύουμε αυτά τα προβλήματα παρέχοντας πλήρως ενσωματωμένα συγκροτήματα ρότορα που είναι δυναμικά ισορροπημένα και 100% ελεγμένα πριν από την αποστολή. Αντί να παρέχουμε χαλαρούς άξονες, ελάσματα και ρουλεμάν, συναρμολογούμε, ευθυγραμμίζουμε και ισορροπούμε ολόκληρη την περιστρεφόμενη μονάδα υπό ελεγχόμενες εργοστασιακές συνθήκες. Ο πυρήνας του ρότορα είναι συρρικνωμένος ή κλειδωμένος στον άξονα, τα ρουλεμάν τοποθετούνται με καθορισμένη προφόρτιση και το συγκρότημα ισορροπεί σε έναν εξισορροπητή ακριβείας με ταχύτητα λειτουργίας ή επικυρωμένη ισοδύναμη ταχύτητα. Αυτή η προσέγγιση εξαλείφει τη μεταβλητότητα της επιτόπιας συναρμολόγησης, εγγυάται την ομοκεντρικότητα και διασφαλίζει ότι η υπολειπόμενη ανισορροπία παραμένει εντός του ISO G2.5 ή των ορίων που καθορίζονται από τον χρήστη. Επειδή κάθε ολοκληρωμένο συγκρότημα ρότορα φτάνει με το κλειδί στο χέρι, η ομάδα σας απλώς το εγκαθιστά στον στάτορα ή στο περίβλημα, μειώνοντας τον χρόνο έναρξης λειτουργίας έως και 70%. Προσφέρουμε επίσης προσαρμοσμένη τεχνική υποστήριξη — τα υλικά, οι επιστρώσεις, τα χαρακτηριστικά ψύξης και οι επεκτάσεις άξονα μπορούν να προσαρμοστούν στον εξοπλισμό σας. Με ιχνηλασιμότητα παρτίδας, πιστοποιημένες αναφορές ισορροπίας και έγγραφα συμμόρφωσης διαστάσεων, τα ολοκληρωμένα συγκροτήματα ρότορα σας προσφέρουν επαναλαμβανόμενη ποιότητα και χαμηλότερο συνολικό κόστος κύκλου ζωής, καθιστώντας τα ιδανικά τόσο για παραγωγή OEM όσο και για αντικαταστάσεις MRO.

• Ηλεκτροκινητήρες υψηλής ταχύτητας και μέσης τάσης

• Βιομηχανικοί κινητήρες AC/DC και σερβοκινητήρες

• Ατμοστρόβιλοι και βοηθητικοί μηχανισμοί κίνησης αεριοστροβίλων

• Μονάδες ρότορα στροβιλοσυμπιεστή

• Φυγοκεντρικοί συμπιεστές και φυσητήρες

• Άξονες υψηλής ταχύτητας για εργαλειομηχανές

• Ρότορες γεννήτριας μόνιμου μαγνήτη

• Κινητήρες έλξης για σιδηροδρομικά και ηλεκτρικά οχήματα

• Ρότορες αντλιών για αντλίες πολλαπλών σταδίων υψηλής πίεσης

• Οποιοσδήποτε περιστρεφόμενος εξοπλισμός που απαιτεί μια έτοιμη ισορροπημένη μονάδα πυρήνα και άξονα ρότορα

Ένα πλήρες συγκρότημα ρότορα μετατρέπει την ηλεκτρομαγνητική ή υγρή ενέργεια σε μηχανική περιστροφή. Στους ηλεκτρικούς κινητήρες, ο πολυστρωματικός πυρήνας του ρότορα φέρει αγωγούς ή μόνιμους μαγνήτες. Όταν ο στάτορας δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο, επάγει ρεύμα στους αγωγούς του δρομέα, δημιουργώντας ηλεκτρομαγνητική ροπή που περιστρέφει τον ρότορα και τον ενσωματωμένο του άξονα. Στους στρόβιλους, αέριο ή ατμός υψηλής πίεσης προσκρούει στα πτερύγια που είναι στερεωμένα στον δίσκο του ρότορα, οδηγώντας απευθείας τον άξονα. Ο άξονας, που υποστηρίζεται από ρουλεμάν, μεταδίδει τη ροπή στο συζευγμένο φορτίο. Επειδή ο πυρήνας, ο άξονας και τα έδρανα αποτελούν ένα άκαμπτο, ισορροπημένο συγκρότημα, η περιστρεφόμενη μάζα παραμένει σταθερή ακόμη και σε υψηλή ταχύτητα. Η διαδικασία εξισορρόπησης αντισταθμίζει την υπολειπόμενη ασυμμετρία μάζας, ελαχιστοποιώντας τις φυγόκεντρες δυνάμεις και τους κραδασμούς. Τα προσυναρμολογημένα ρουλεμάν με το σωστό διάκενο και προφόρτιση εξασφαλίζουν ομαλή περιστροφή και χαμηλότερη τριβή. Τα χαρακτηριστικά ψύξης, όπως ακτινικοί αγωγοί ή ενσωματωμένα πτερύγια ανεμιστήρα, μπορούν να ενσωματωθούν για τη διαχείριση της θερμικής διαστολής και τη διατήρηση του ρότορα εντός ασφαλών ορίων θερμοκρασίας, διατηρώντας την ομοιομορφία του διακένου αέρα και αποτρέποντας τη θερμική κάμψη. Αυτός ο ενσωματωμένος σχεδιασμός εξασφαλίζει αποτελεσματική μετάδοση ισχύος, χαμηλότερο θόρυβο και μεγαλύτερη διάρκεια ζωής υπό συνεχή λειτουργία.

1. Καθορίστε τις παραμέτρους του μηχανήματος σας: Γνωρίστε την ονομαστική ισχύ (kW), την ονομαστική ταχύτητα (RPM) και τη συχνότητα παροχής (Hz) του κινητήρα ή του στροβίλου σας.

2. Προσδιορίστε τον τύπο του ρότορα: Επιλέξτε κλωβό σκίουρου για στιβαρούς επαγωγικούς κινητήρες, τυλιγμένο ρότορα για έλεγχο ολίσθησης, μόνιμο μαγνήτη για σύγχρονες μηχανές υψηλής απόδοσης ή δίσκο στροβίλου για κινητήρες στροβίλου. Δώστε το αρχικό σχέδιο ή τον κωδικό του κατασκευαστή εάν είναι δυνατόν.

3. Επιλέξτε υλικά πυρήνα και άξονα: Ταιριάξτε την κατηγορία ηλεκτρικού χάλυβα με τον στόχο απόδοσης και τη θερμική σας κατηγορία. Για διαβρωτικά περιβάλλοντα ή περιβάλλοντα υψηλής θερμοκρασίας, ζητήστε άξονες από ανοξείδωτο χάλυβα ή κράμα χάλυβα.

4. Καθορίστε τις μηχανικές διεπαφές: Επιβεβαιώστε τη διάμετρο του άξονα, τις διαστάσεις του κλειδιού, το μέγεθος του εδράνου ρουλεμάν και τον τύπο/ονομασία ρουλεμάν. Υποδείξτε τυχόν απαιτήσεις στερέωσης της φλάντζας ζεύξης, του δίσκου συρρίκνωσης ή του κωδικοποιητή.

5. Ορισμός απαιτήσεων εξισορρόπησης: Για εφαρμογές υψηλής ταχύτητας (πάνω από 3000 RPM), καθορίστε ISO G2.5 ή G1.0. Για γενικούς βιομηχανικούς κινητήρες, το G6.3 μπορεί να είναι αποδεκτό. Πείτε μας τη μέγιστη ταχύτητα λειτουργίας και εάν χρειάζεται εξισορρόπηση δύο επιπέδων.

6. Διεύθυνση ψύξης και προστασίας: Εάν ο ρότορας λειτουργεί σε στεγανό περιβάλλον ή περιβάλλον υψηλής ατμόσφαιρας, συζητήστε τους εσωτερικούς αγωγούς ψύξης, τους ανεμιστήρες που τοποθετούνται στον άξονα ή τις αντιδιαβρωτικές επιστρώσεις.

7. Αίτημα τεκμηρίωσης: Επιβεβαιώστε ότι χρειάζεστε μια αναφορά υπολοίπου, πιστοποιητικό υλικού και αρχείο επιθεώρησης διαστάσεων για το σύστημα ποιότητας σας.

8. Δείγμα και πρωτότυπο: Για έργα OEM, μπορούμε να παρέχουμε ένα πρωτότυπο πλήρες συγκρότημα ρότορα για δοκιμή και επικύρωση πριν από τη σειρά παραγωγής.

9. Επικοινωνήστε με τους μηχανικούς μας: Στείλτε τις προδιαγραφές, τα σχέδιά σας ή μια συμπληρωμένη φόρμα ερωτήματος. Θα προτείνουμε μια επαληθευμένη σχεδίαση, χρόνο παράδοσης και προσφορά εντός 24 ωρών, διασφαλίζοντας ότι θα έχετε ένα πλήρες συγκρότημα ρότορα που ταιριάζει άμεσα και λειτουργεί ομαλά.

1. Τι είναι ένα πλήρες συγκρότημα ρότορα και σε τι διαφέρει από έναν γυμνό πυρήνα ρότορα;Ένα πλήρες συγκρότημα ρότορα είναι μια πλήρως ενσωματωμένη μονάδα που περιλαμβάνει τον πυρήνα του ρότορα, τον άξονα, τα έδρανα και τα εξαρτήματα ζυγοστάθμισης, όλα συναρμολογημένα στο εργοστάσιο και δυναμικά ισορροπημένα. Ένας γυμνός πυρήνας ρότορα είναι απλώς ο πολυστρωματικός μαγνητικός πυρήνας χωρίς άξονα, ρουλεμάν ή ζυγοστάθμιση. Η χρήση μιας πλήρους συναρμολόγησης εξαλείφει τα σφάλματα συναρμολόγησης και τις εργασίες εξισορρόπησης, εξοικονομώντας χρόνο εγκατάστασης και βελτιώνοντας την αξιοπιστία.

2. Τι βαθμό εξισορρόπησης μπορείτε να επιτύχετε για ρότορες υψηλής ταχύτητας;Ισορροπούμε συνήθως στο ISO G2.5 και, για κρίσιμες εφαρμογές υψηλής ταχύτητας, όπως ρότορες και άξονες στροβίλων, μπορούμε να φτάσουμε στο G1.0. Κάθε συγκρότημα εξισορροπείται με ταχύτητα λειτουργίας ή ταχύτητα που υπολογίζεται για να αντιπροσωπεύει την κατάσταση σέρβις και παρέχεται πιστοποιημένη αναφορά ισορροπίας με κάθε αποστολή.

3. Μπορείτε να κατασκευάσετε ένα πλήρες συγκρότημα ρότορα από δείγμα ή σχέδιο;Ναί. Ειδικευόμαστε σε συναρμολογήσεις ρότορα κατά παραγγελία και αντικατάστασης. Παρέχετε το αρχικό σας σχέδιο, ένα φύλλο προδιαγραφών με αντίστροφη μηχανική ή ένα φυσικό δείγμα και η ομάδα μηχανικών μας θα αντιγράψει το σχέδιο με ακριβείς μηχανικές διεπαφές και χαρακτηριστικά απόδοσης. Προτείνουμε επίσης βελτιώσεις υλικού ή εξισορρόπησης εάν χρειάζεται.

4. Ποιος είναι ο τυπικός χρόνος παράδοσης για μια ολοκληρωμένη συναρμολόγηση προσαρμοσμένου ρότορα;Τα τυπικά συγκροτήματα αντικατάστασης με κοινά υλικά συνήθως αποστέλλονται εντός 4-6 εβδομάδων. Οι περίπλοκοι προσαρμοσμένοι ρότορες με ειδικά υλικά, επιστρώσεις ή μοναδικές γεωμετρίες άξονα μπορεί να χρειαστούν 8-12 εβδομάδες. Παρέχουμε σταθερό χρονοδιάγραμμα παράδοσης στο στάδιο της προσφοράς και διατηρούμε απόθεμα ασφαλείας για επαναλαμβανόμενες παραγγελίες.

5. Πώς εγγυάστε την ποιότητα και την ομοκεντρικότητα της συναρμολόγησης;Κάθε πλήρες συγκρότημα ρότορα περνάει από μέτρηση εκροής άξονα, έλεγχο ομοκεντρικότητας πυρήνα, δυναμική ζυγοστάθμιση και τελική επιθεώρηση διαστάσεων. Χρησιμοποιούμε CMM, δείκτες κλήσης και μηχανήματα εξισορρόπησης ακριβείας. Περιλαμβάνονται αναφορές ανοχής και πιστοποιητικά υλικού, διασφαλίζοντας ότι το συγκρότημα πληροί ή υπερβαίνει τις προδιαγραφές εκτύπωσης πριν φύγει από το εργοστάσιο.
